Autolab电化学工作站简明操作规程

一、开机及自检

01

开机前，检查电化学工作站与电脑的USB接线连接是否正常，保持正确紧密连接。

02

接通电化学工作站主电源，按动电化学工作站前操作面板电源按钮Power键，即打开工作站。注意：下图左边是仪器电源开关，右边是检测池的开关。

03

启动电脑，并进入Windows操作系统，双击NOVA软件图标打开软件。

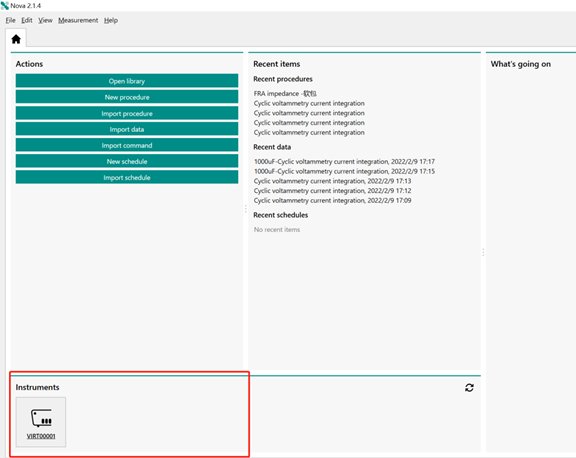

（1）若软件成功连接仪器，在Nova2.1.4版本中会在instruments中显示连接成功的仪器。

（2） 在Nova1.1版本中会在user log message里面显示连接成功。

（3）若还不能正常连接，需要关闭电化学工作站和电脑，重新检查都有的接线连接情况，并重新开机启动。

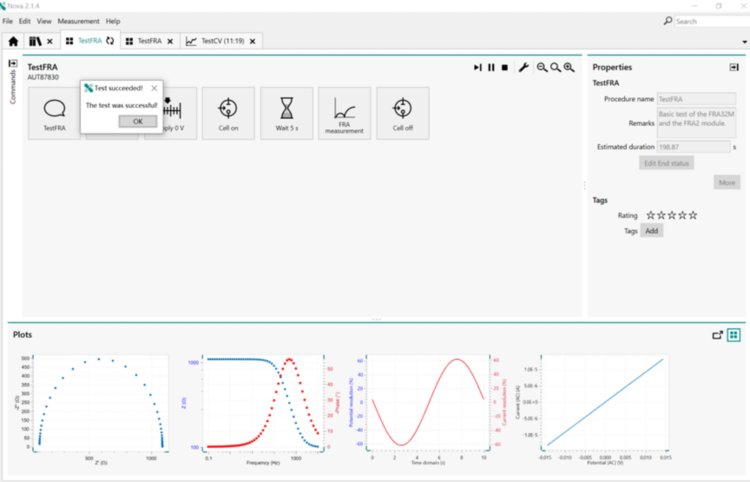

仪器与模块自检

注意！ 若您的电化学工作站属于以下情况，建议做一下自检：

1. 新安装的仪器；

2. 仪器搬动或者更换电脑后；

3. 测试出现异常，需要排除仪器的干扰。

（1）进行操作直至诊断全部完成，并将诊断报告保存备查。

（2）诊断结果正常可以进行下一步操作，若不正常，需要报告相关负责人。

二、电极连接方法

进行电化学方法测试前，需要先将电化学工作站测量插头与电极正确连接。以下分别是电极以颜色和电极线上的名称区分，分别是：工作电极WE，反馈电极S，辅助电极CE，参比电极RE，接地电极：

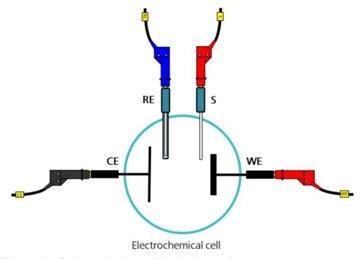

1、 四电极体系连接方法：

分别连接WE，S，CE和RE。

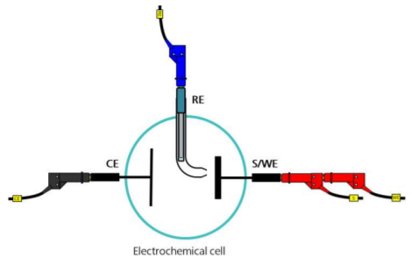

2、三电极体系接线方法：

WE与S串连接后并与工作电极连接，RE与参比电极连接，CE与辅助电极连接。

3、两电极体系连接方法：

WE与S串联与工作电极连接，CE与RE串联后与对电极连接。

连接完毕后，须再次确认连接是否正常。

三、参数设置与方法运行

1、在Nova2.1.4版本中，可以在主页上选择open library，打开有的程序，也可以新建或者导入相应的程序。

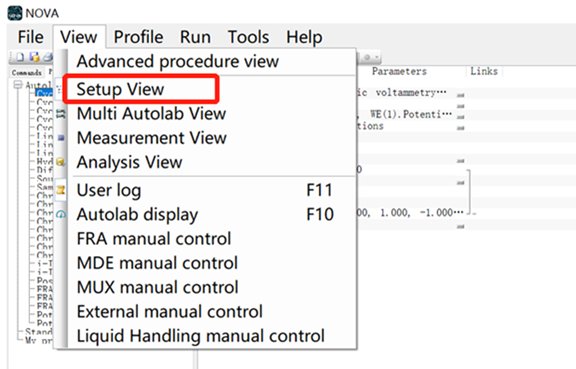

在NOVA 1.1软件中，点击setup view，出现测量界面。

四、数据查看与导出

1、数据查看与分析

（1）在NOVA1.1软件中点击analysis view，双击要查看的数据进行分析。双击后会在软件左侧窗口中弹出已选择的数据，单击相应的曲线便可查看该曲线。

（2）在NOVA2.1.4软件中双击谱图曲线即可放大，可对曲线进行相应的处理。
